Betónový základ pre pohon

Príprava betónového základu pre samonosnú posuvnú bránu

Betónový základ pre pohon je dôležitou časťou pre osadenie samonosnej posuvnej brány. Betónový základ má vždy špecifické rozmery a platí pravidlo, že dĺžka základu by mala tvoriť minimálne 40% zo svetlého prechodového otvoru plánovanej brány. Záleží ale na samotnej konštrukcie brány a aké samonosné vozíky pre posuvné brány si zákazník alebo výrobca brány zvolí. Naše odporúčanie pre dĺžku základu je až 48% z čistého prechodového rozmeru brány.

Našu kompletnú ponuku pre samonosný systém nájdete v našom obchode.

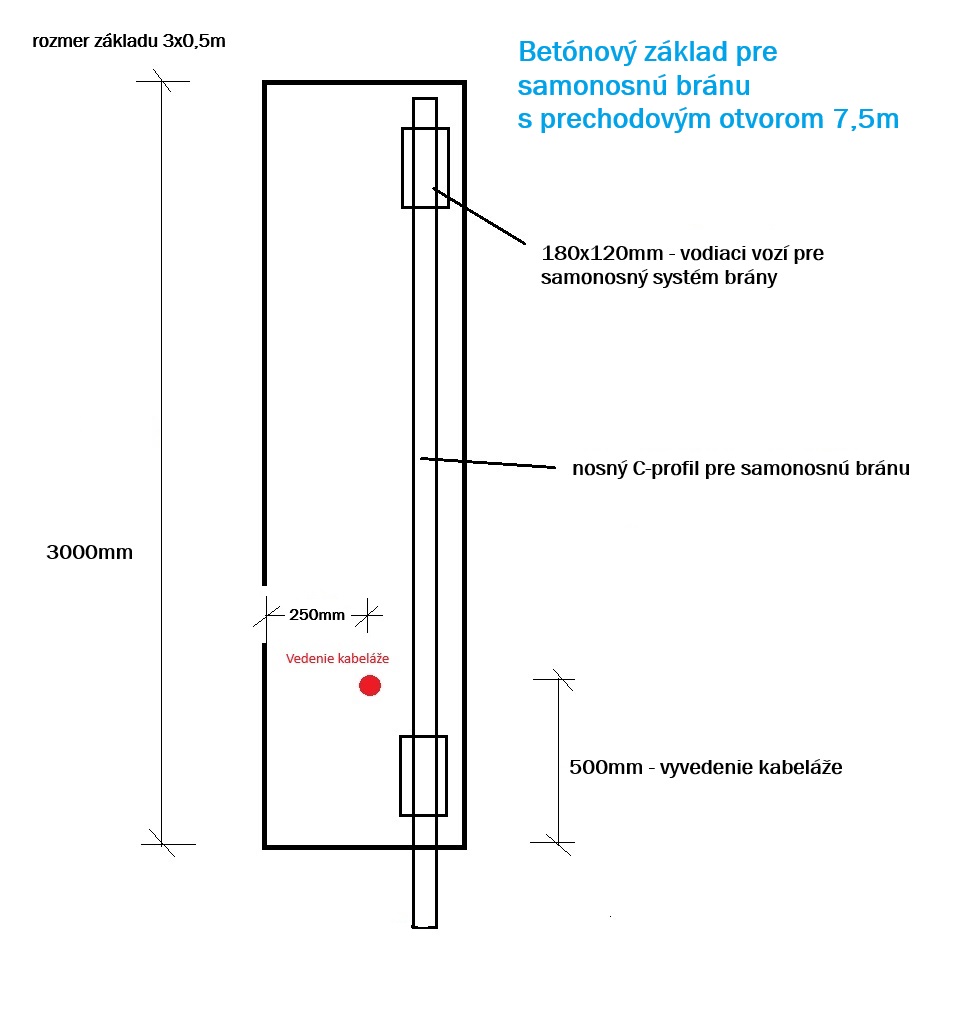

Betónový základ pre pohon. Príklad výpočtu rozmerov základu pre samonosnú bránu

V tabuľke nižšie uvádzame dĺžku betónového základu pre vybrané rozmery brán. Dĺžku potrebného základu si môžete jednoducho vypočítať. Ak teda dodržíte minimálny odporúčaný rozmer základu, ktorý bude 40% z otvoru brány, potom pri dĺžke brány napr. 7,5m minimálna odporúčaná dĺžka základu bude teda 3m. (7,5m*0,4=3m). Šírku betónového základu odporúčame pre nami montované pohony NICE a KEY v minimálnom rozmere 0,5m.

Tabuľka s príkladmi rozmerov základov pre samonosné brány.

Svetlá šírka otvoru brány	Potrebná šírka základu (min. odporúčaný rozmer)	Potrebná šírka základu (nami odporúčaný rozmer)	Celkové miesto potrebné pre otvorenie brány (samonosná brána) pri min. základe	Celkové miesto potrebné pre otvorenie brány (samonosná brána) odporúčaný základ
3m	1,2m	1,44m	4,2m	4,44m
4m	1,6m	1,92m	5,6m	5,92m
5m	2m	2,4m	7m	7,4m
6m	2,4m	2,88m	8,4m	8,88m
6,5m	2,6m	3,12m	9,1m	9,62m
7m	2,8m	3,36m	9,8m	10,36m
7,5m	3m	3,6m	10,5m	11,1m

Hĺbka betónového základu Základ musí byť v zemi tak hlboko, aby ho zimnom období nenadvihol mráz a tým narušil stabilitu celej brány. Nakoľko nemrznúca hĺbka nie je na území krajiny všade rovnaká odporúčame sa pri zhotovovaní základu vždy poradiť so skúseným staviteľom alebo stavebnou firmou.

Príprava kabeláže pre plotové brány a garážovú bránu do základu

V prípade, že plánujete na posuv brány používať elektrický pohon je potrebné pripraviť vhodnú elektrickú kabeláž. Odporúčame osadenie kabeláže spolu s chráničkou priamo do pripravovaného základu. Kabeláž vyvedieme v mieste kotvenia pohonu brány. Na obrázku nižšie uvádzame príklad vyvedenia kabeláže pre pohony značiek NICE a KEY, ktoré montujeme.

Nezabúdajte na vhodnú rezervu pre dĺžku kabeláže v mieste jej ukončenia. Odporúčame vyvedenie kabeláže aspoň 1m, záleží však na type montovaného pohonu a jeho elektrických svoriek, na ktoré sa bude kabeláž pripájať.

Kabeláž pre pohon posuvnej samonosnej brány s pohonom NICE

Napájanie: 1x kábel CYKY3x1,5mm, maximálne 30m
Maják a anténa: 1x kábel svetelná signalizácia 2×0,5mm, maximálne 20m, 1x kábel koaxiálny RG58 (50Ohm)
Fotobunky: 1x kábel 2×0,25mm, maximálne 30m (technológia BluBus od NICE), niektoré typy pohonov vyžadujú kabeláž 1x kábel 4x 0,5mm2 a iné.
Kľúčový spínač: 2x kábel 2×0,5mm,(1x kábel 4x 0,5mm2 ) maximálne 50m.

Kabeláž je vedená vždy z jedného miesta, od pohonu k zariadeniam spôsobom jedno zariadenie = jeden kábel.

Pre prípravu kabeláže na fotobunky, maják a kľúčový spínač je možné 3x2x0,5 SYKFY nebo tienený dátový kábel FTP CAT5E OUTDOOR. V prípade použitia 8 žilovéj kabeláže je veľmi nepravdepodobné, že by bolo na montáž príslušenstva potrebné viac vodičov.

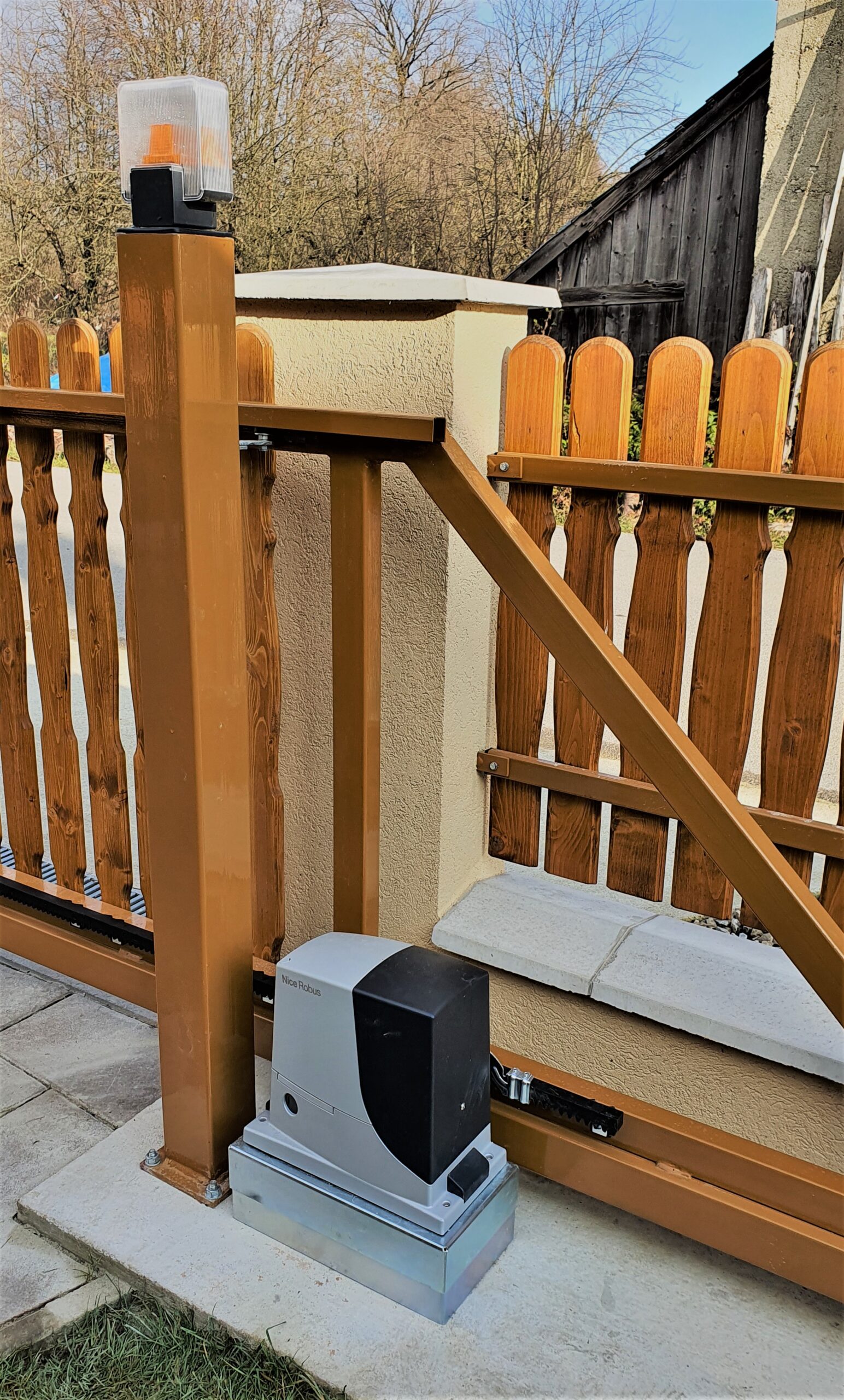

V závislosti od použitého typu vozíkov samonosného systému je možné pod pohon osadiť univerzálny podstavec.

KVNUNI
univerzálny podstavec pre pohon samonosného systému, určený na chemické kotvenie, výškovo nastaviteľný 70-140mm, kompatibilita s nasledujúcimi pohonmi:
KEY Automation:
– TURBO 50 / 80 / 160
– SUN všetky verzie
NICE:
– ROX 600 / 1000
– RO600
– ROAD 400
– ROBUS 400 / 600 / 1000
– RUN 1500

Betónový základ pre pohon. Príprava betónového základu pre posuvnú bránu na kolieskach.

Posuvná brána na kolieskach a jej vedenie je realizované pomocou koliesok a vodiacej koľajnice na spodnej strane bránového krídla. Pri takomto type brány nie je potrebná extra veľká protiváha/páka pre bránu. Odpadá tak nutnosť zhotovovanie veľkého základu pod pohon a vodiace vozíky brány.

Spravidla postačuje základ o rozmere 0,5mx0,5m v mieste kotvenia elektrického pohonu pre bránu.

Výhody riešenia brány na kolieskach:

nižšie nároky na zhotovení základu
menší celkový rozmer krídla brány a tým aj priestor menší celkový priestor potrebný pre bránu
nižšia záťaž elektrického pohonu a tým jeho vyššia životnosť

Nevýhody brány na kolieskach:

v zimnom období nutnosť čistenia koľajnice a koliesok
v prípade nemožnosti mechanického čistenia námrazy a ľadu použitie odporového vodiča – zvýšia spotreba elektrickej energie
vyššia hlučnosť brány – v závislosti od znečistenia koľajnice
nutný pevný podklad pod vodiacu koľajnicu po celej dĺžke koľajnice
